В мире электротранспорта, где совместимость и скорость восполнения энергии играют решающую роль, зарядная станция Type 2 давно стала де-факто стандартом для зарядки на переменном токе в Европе и ряде других регионов. Этот разъём, известный также как Mennekes, обеспечивает надёжное соединение между автомобилем и инфраструктурой, поддерживая однофазные и трёхфазные сети. Для владельцев электрокаров и операторов зарядных хабов понимание нюансов Type-2 — это не просто техническая грамотность, а необходимость, позволяющая избегать проблем с совместимостью, правильно рассчитывать мощность и эффективно использовать имеющиеся ресурсы электросети.
Конструктивные особенности и электрические параметры
Станция Type-2 представляет собой устройство с семью контактами, каждый из которых выполняет строго определённую функцию. Помимо силовых линий (L1, L2, L3), здесь присутствуют нейтраль (N), защитное заземление (PE) и два сигнальных пина — CP (Control Pilot) и PP (Proximity Pilot). Именно через CP реализуется протокол обмена данными между EVSE и бортовым зарядным устройством (OBC), включая управление током и обнаружение неисправностей. PP, в свою очередь, сообщает автомобилю о максимальном токе кабеля, что предотвращает перегрев проводки. Такая архитектура позволяет гибко масштабировать мощность: от 3,7 кВт при однофазном подключении до 22 кВт при трёхфазном.
Важно отметить, что Type-2 — это не только «розетка», но и целая экосистема, включающая кабели, портативные зарядки, настенные боксы и общественные терминалы. В отличие от быстрых DC-станций (CCS, CHAdeMO), здесь выпрямитель находится внутри автомобиля, а внешняя станция лишь подаёт переменный ток и управляет его параметрами. Это накладывает отпечаток на скорость: даже самый мощный трёхфазный Type-2 редко превышает 43 кВт, тогда как DC-зарядки измеряются сотнями киловатт. Однако для ночной зарядки дома или на работе этого более чем достаточно.
Однофазный и трёхфазный режимы
Большинство современных электромобилей поддерживают трёхфазную зарядку, но не все. Бюджетные модели или гибриды часто ограничены однофазным OBC на 6,6 или 7,2 кВт. При подключении к трёхфазной станции такой автомобиль задействует только одну фазу, оставляя две другие незадействованными. Это не ошибка, а особенность конструкции. Профессионалы называют это «фазным дисбалансом», и при проектировании зарядной инфраструктуры его учитывают, чтобы не перегружать одну из линий. Для трёхфазных авто доступны токи до 32 А на фазу, что даёт суммарные 22 кВт.
Кабели и разъёмы: на что смотреть
Кабель Type-2 — это не просто провод, а интеллектуальный элемент. Он оснащён резистором в разъёме PP, номинал которого кодирует допустимый ток (13, 20, 32, 63 А). Если использовать кабель с заниженным рейтингом на мощной станции, автомобиль автоматически ограничит потребление. Обратная ситуация — кабель на 32 А на станции с 16 А — приведёт к тому, что станция «урежет» ток по своим возможностям. Поэтому при подборе портативного зарядного устройства или стационарного бокса всегда проверяют соответствие кабеля и EVSE. Кроме того, некоторые производители применяют «полугибкие» кабели с улучшенной изоляцией для уличной эксплуатации.
Сценарии использования и инфраструктурные решения
Type-2 универсален: он встречается в частных гаражах, на парковках бизнес-центров, в отелях и на общественных станциях. В Европе это основной стандарт, закреплённый в директиве AFID. Для домашней установки чаще всего выбирают настенные зарядные станции мощностью 7,4 или 11 кВт, подключаемые к однофазной или трёхфазной сети. В общественных местах преобладают «умные» станции с RFID-авторизацией, счётчиками энергии и динамическим управлением нагрузкой (DLM), которые предотвращают превышение лимита выделенной мощности.
Отдельная тема — балансировка нагрузки в многоквартирных домах. Если несколько жильцов одновременно включают зарядку, суммарный ток может превысить возможности вводного автомата. Здесь на помощь приходят системы управления энергией (EMS), которые по очереди или с понижением тока распределяют доступную мощность. Некоторые станции поддерживают OCPP — открытый протокол для интеграции с бэкендом оператора, что позволяет удалённо менять тарифы, блокировать доступ и собирать статистику.

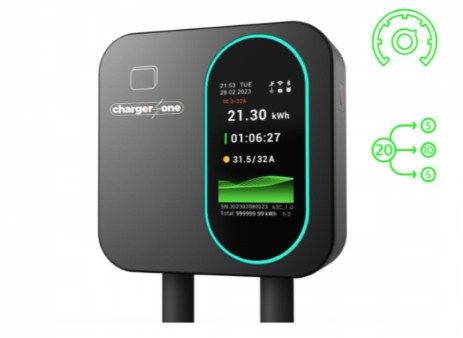

- Домашние настенные боксы (wallbox) — обычно 7–22 кВт, с кабелем или розеткой Type-2, часто с функцией отложенного старта.
- Общественные AC-станции — 11–22 кВт, с двумя портами, авторизацией по карте или приложению, защитой от вандализма.
- Портативные зарядные устройства (ICCB) — до 7,4 кВт, подключаются к обычной розетке или промышленному разъёму, имеют сменные адаптеры.
Технические нюансы и распространённые заблуждения
Многие ошибочно полагают, что Type-2 и Type-1 взаимозаменяемы. На самом деле это разные стандарты: Type-1 — однофазный, с фиксатором-защёлкой, распространён в Японии и США (J1772). Для стыковки используют переходники, но они не всегда безопасны, особенно на высоких токах. Ещё один миф — «чем выше ток, тем лучше». На деле длительная зарядка на максимальном токе ускоряет деградацию батареи, если система охлаждения не справляется. Поэтому производители часто рекомендуют ночную зарядку на 16 или 20 А для продления срока службы ячеек.
Отдельного внимания заслуживает вопрос заземления. Type-2 требует надёжного PE-соединения: при его отсутствии станция может не запуститься или работать с ошибками. В частном секторе с старой проводкой иногда приходится модернизировать контур заземления. Также стоит упомянуть о «пилотном» сигнале: если CP-линия повреждена или влага попала в разъём, зарядка блокируется. Это защитный механизм, предотвращающий короткое замыкание.
- Проверьте совместимость бортового зарядного устройства с трёхфазной сетью — иначе мощность останется однофазной.
- Убедитесь, что кабель соответствует току станции: резистор PP должен кодировать нужный номинал.
- Для общественных станций заранее уточните тип разъёма и способ оплаты — не все поддерживают банковские карты.
Перспективы и интеграция с возобновляемой энергетикой
Будущее Type-2 связано с развитием двунаправленной зарядки (V2G, V2H). Уже существуют станции, способные не только заряжать автомобиль, но и отдавать энергию в дом или сеть. Это требует более сложной электроники и поддержки со стороны автомобиля, но стандарт Type-2 имеет для этого все предпосылки. Кроме того, растёт популярность «умных» зарядок, которые согласуют потребление с выработкой солнечных панелей или ночным тарифом. Всё это делает Type-2 не просто устаревшим разъёмом, а гибкой платформой для энергоменеджмента.
Таким образом, зарядная станция Type-2 остаётся краеугольным камнем инфраструктуры для электромобилей. Понимание её электрических параметров, конструктивных особенностей и сценариев использования помогает как рядовым владельцам, так и профессионалам отрасли принимать взвешенные решения. Технология продолжает эволюционировать, но базовые принципы — надёжность, безопасность и совместимость — остаются неизменными.
